quadrocopter QAV400 Naza V2
Jak si postavit quadrocopter
Nyní jsou „quadrocoptery“ už docela dostupné a není to problém si nějakou postavit. Hlavně co je potřeba mít je čas, peníze, vědět něco o elektrotechnice a něco o samotných součástkách pro quadrocoptery. Dále je potřeba vědět co je minus plus na baterce, co kam zapojit dle návodu a nebo postupu z internetu. Moje preference na quadrocopter jsou následující:
- malá
- stabilní
- pro natáčení videa
- nechci se s tím tak moc piplat a modifikovat
- snadnou možnost aktualizace SW
- GPS
- kvalita součástek
Součástky pro quadrocopter

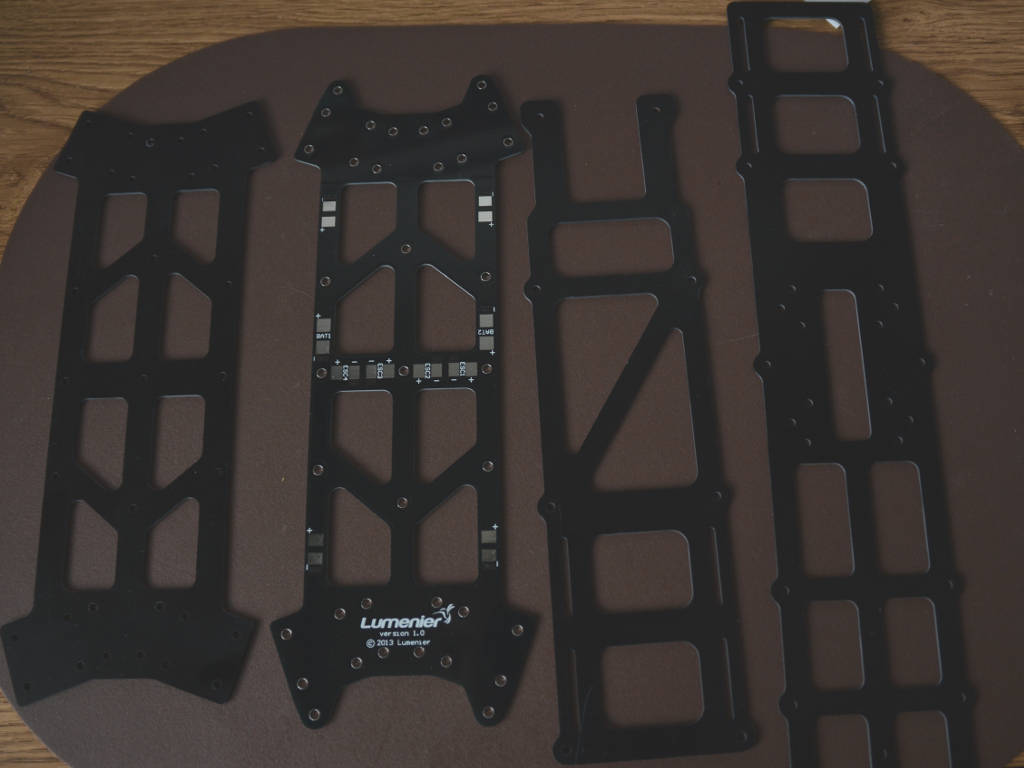

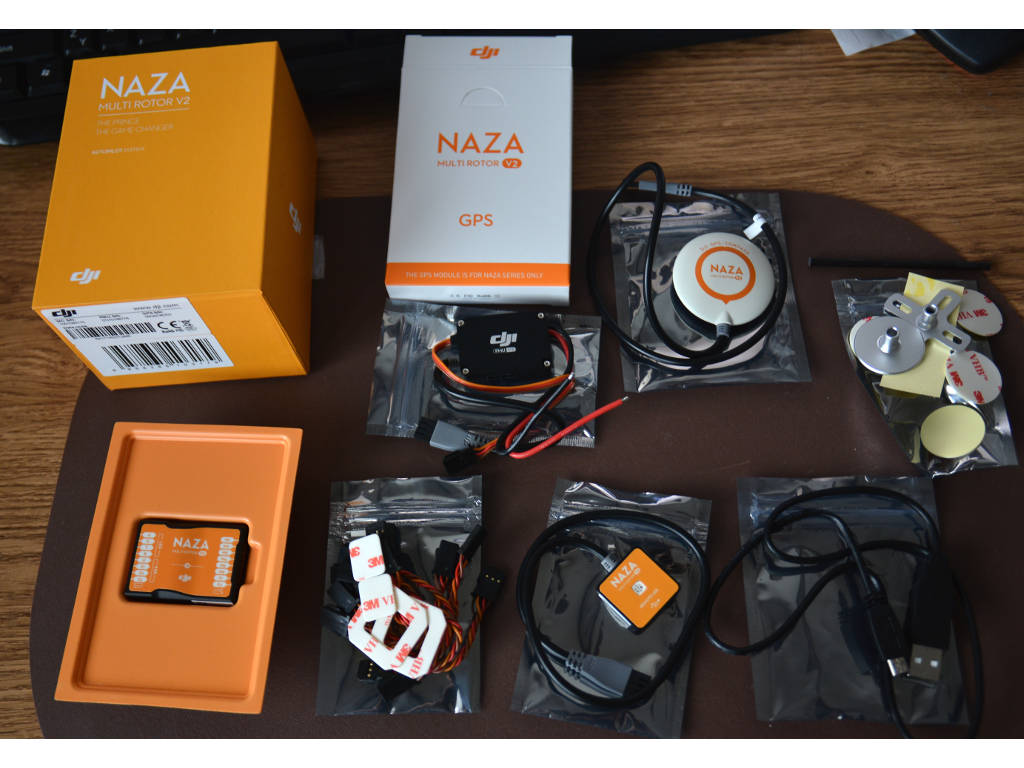

Vybral jsem si kombinaci „QAV400 with G10 arms“ a „Naza V2 s gps“. QAV 400 je docela dobrý frame, který se hodí pro natáčení s GoPro. Příklady videí můžete najít na youtube nebo na google, kde jsou další ukázky této quadrocopter. Tedy není zrovna nejmenší, ale jsou větší.

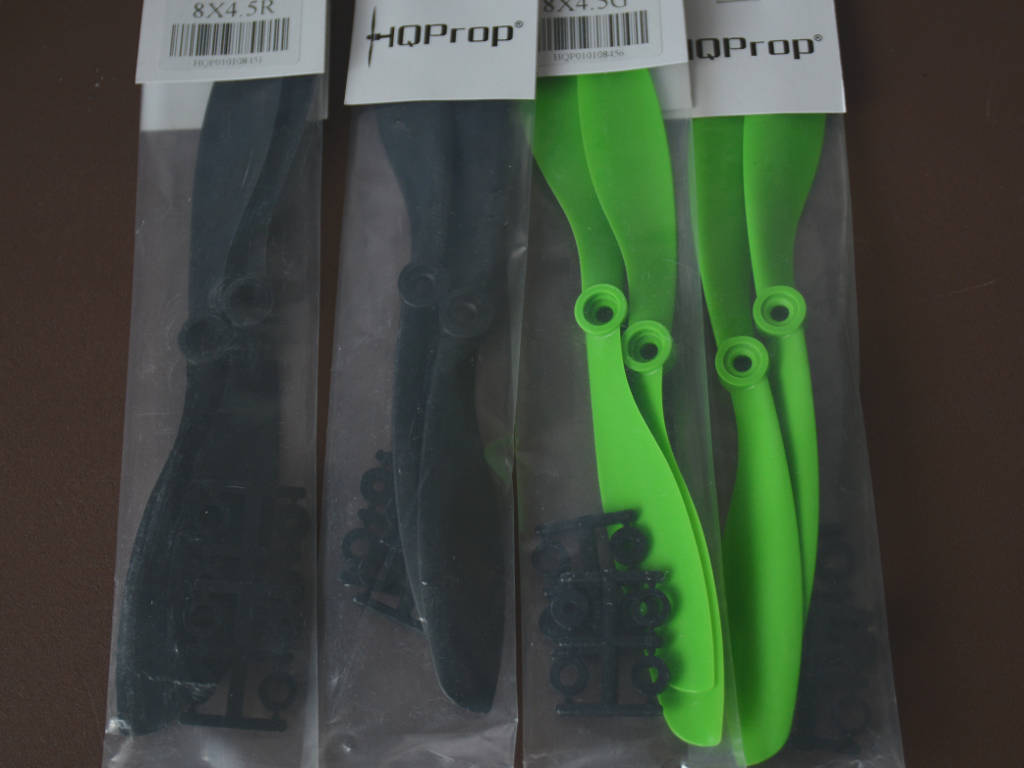

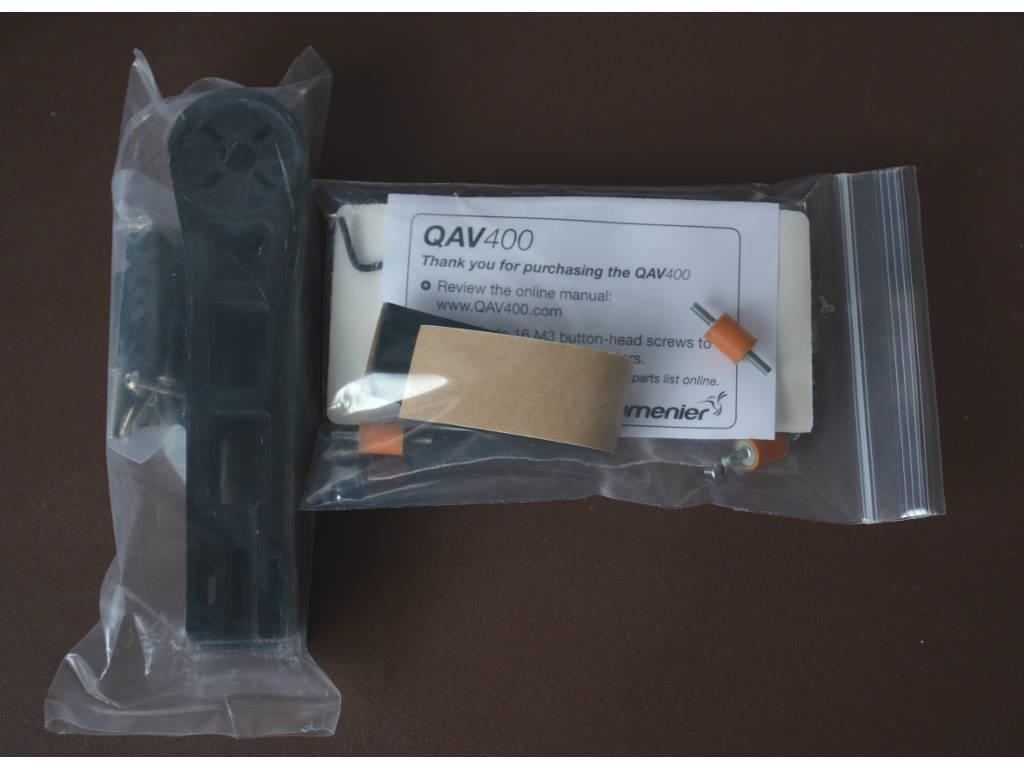

Seznam součástek:

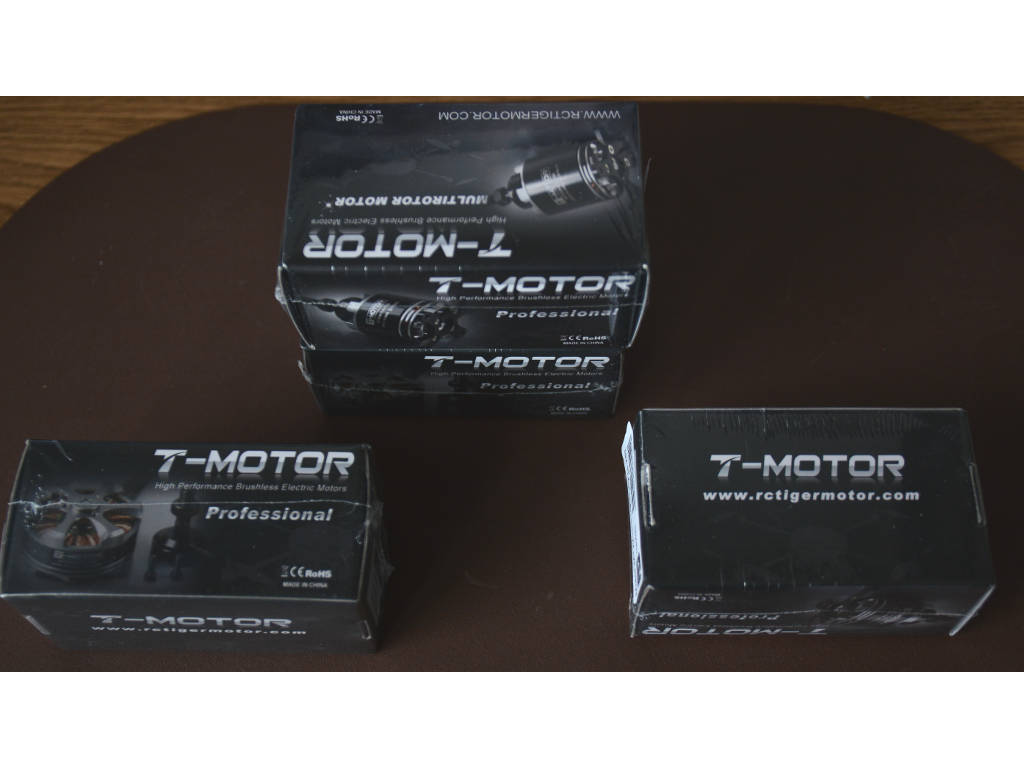

Momentálně je lepší koupit Naza tady v českých obchodech, protože kurz koruny + poštovné udělá svoje a taky na to máte záruku 2 roky. Naza V2, motory a baterku jsem koupil zde.
Montování a pájení
Aby šrouby díky vibracím se neuvolnily, tak jsem si koupil “ Thread locker“. Zaručí že díky vibracím se quadrocopter nerozpadne za letu.

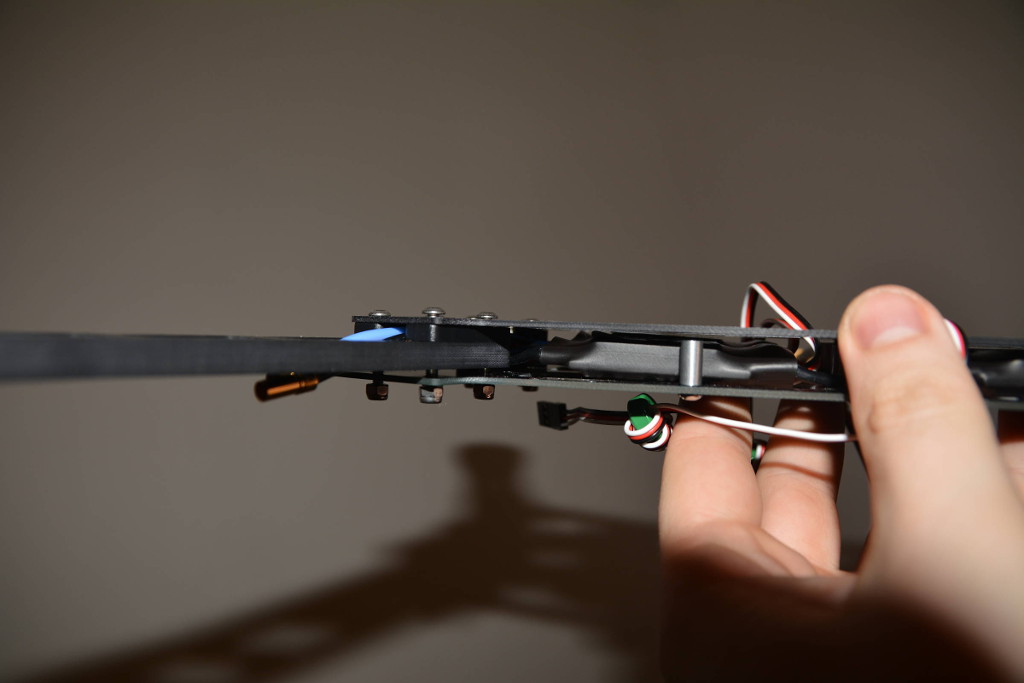

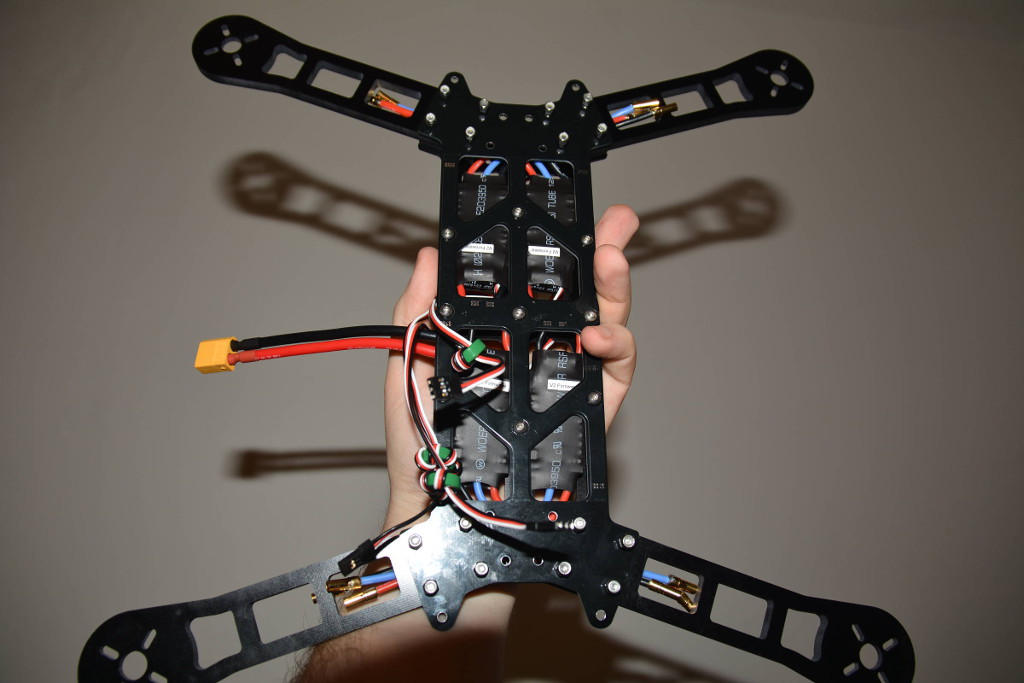

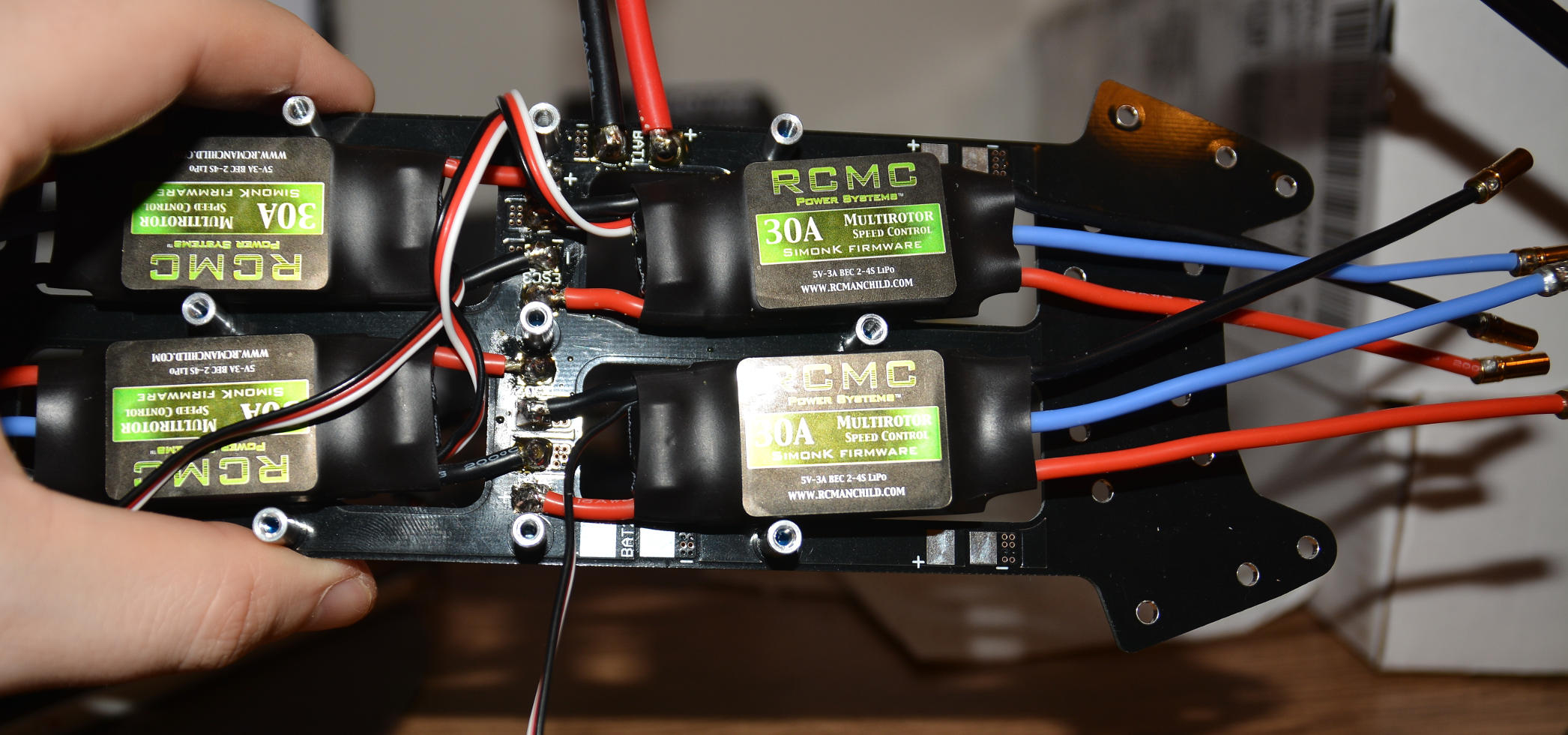

Návod na sestavení quadrocopter QAV400 najdete zde. Prvně jsem napájel regulátory a bullet konektory. Dál jsem našrouboval spacery a zajistil pomocí „Thread locker“.

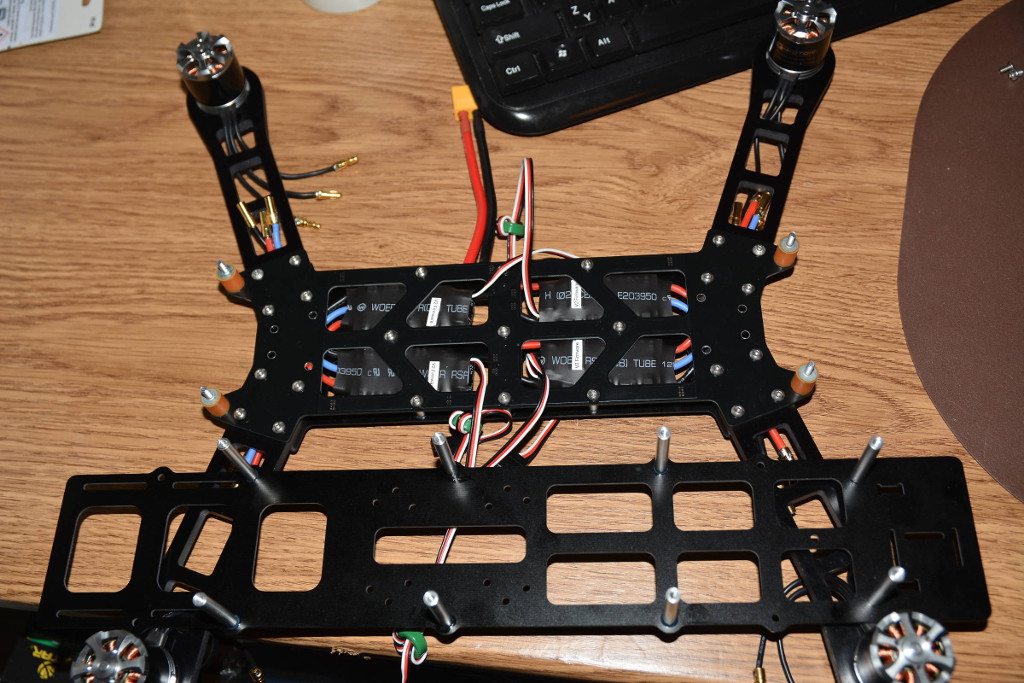

Připojení ostatních plátů a přidání motorů s napájecími konektory.

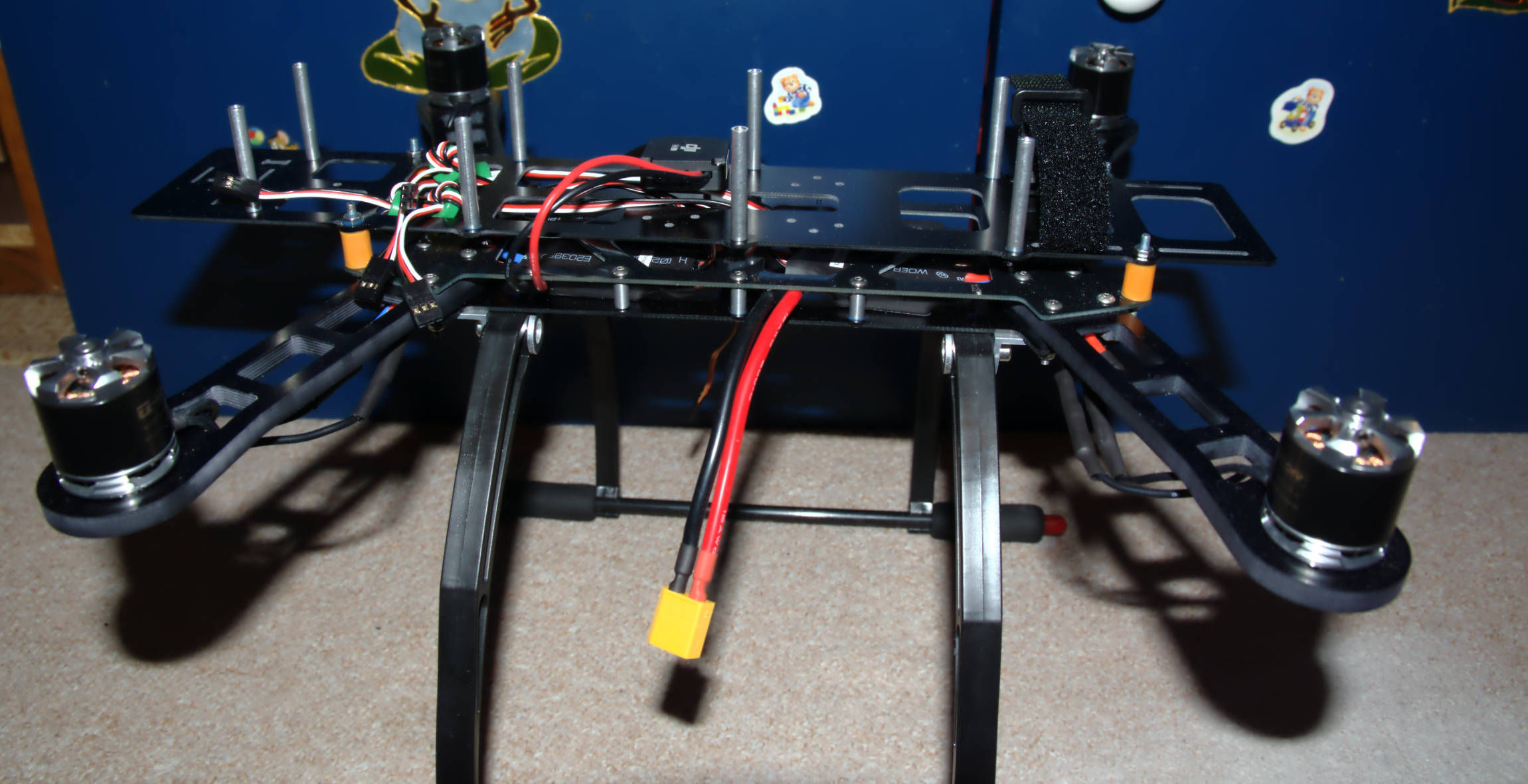

V dalším kroku jsem přidal motory a otestoval jejich otáčení pomocí zapůjčené vysílačky. Konektory od motorů jsem následně dal do bužírky. Přišrouboval jsem podvozek, jenž drží díky delším šroubům, které jsou potřeba na přichycení ramen (G10). Také jsem připájel k rozvodné desce napájecí zdroj pro Nazu.
Pokračování příště…
